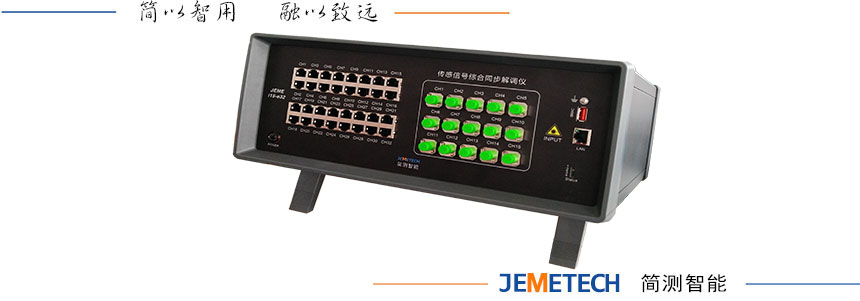

传感信号综合同步解调仪

更新时间:2017-04-17 09:04:03点击次数:4709次字号:T|T

JEME-iX-eX系列产品是一款基于嵌入式硬件平台和实时操作系统的分布式多类传感器同步采集仪器。实现了多类传感器(光纤光栅电压、电流、电桥和IEPE)和多终端设备的精准同步采集,具备信号实时处理分析功能以及多线程运行的模块化、规范化的软件平台,可以满足结构健康监测的传感器数量多,分布广,信号测量精度高,同步性要求高,信号分析处理实时性强的需求。

光纤光栅采集模块用于测量光纤光栅(FBG)传感器信号,采用波长扫描型光纤激光器作为光源,具有多路同步采集及单光路20dB信号增益能力。1-5Hz采样频率可以测量低速变化的温度、应变等物理参数。每个光学通道具有80nm波长范围(1510~1590nm),单通道可同时连接多个FBG传感器(取决于传感器波长范围)。

电类传感解调模块用于测量基于电压、电流、桥式电路、IEPE(压电)等类型的传感器信号,支持多通道通道的同步采集。高精度的A/D数据采集卡为用户提供了精准可靠的测量结果;可定制类型、通道数量的模拟信号调理模块和参数可调的低通滤波器可以灵活方便的满足用户的测试测量需求。



主要应用于机械、桥梁、大坝、高层建筑、隧道、高速公路、电力、石油化工、消防、暖通等领域的结构应变、温度、压力、位移、加速度等物理量数据的实时监测。

土木工程领域:桥梁、大坝、隧道、高层建筑等结构健康监测;
能源领域:风机叶片、管道、核反应堆等;
航天航空领域:复合材料、风洞、结构动载实验等;
石油化工领域:油库安全管理、海洋石油平台结构健康监测;
交通工程领域:公路、铁路等结构健康监测;
科研领域:光纤光学中的光谱测量、化学测量等;


▇  多类型数据采集
● 具备光纤光栅、IEPE、电压、电流、桥路、数字 I/O信号输出等多种类型信号的硬件级别同步采集

▇  高精度监测
● 解调精度达到1pm
● 大功率波长扫描光纤激光器
● 低噪高压驱动和光电转换电路模块
● 光纤光栅“波长显微镜”算法

▇  大容量采集数据实时监测
● 实时控制器运算资源控制
● 实时信号“硬”分析算法
● 高效的数据拟合和压缩算法

▇  同步监测
● 各通道、各设备同步采集
● 实现多类传感器硬件级别同步采集,
● 同步时间精度不低于0.1μs
● 实现与基于TCP/IP协议的第三方非
● 通用型数据采集仪的同时采样功能
● 信号接收能力,时钟精度达到0.1μs

▇  高效率软件架构
● 采用状态机和循环事件结构互耦合的软件架构,实现与嵌入式硬件平台系统无缝结合、程序功能模块化和多线程运行,使系统具备数据采集、实时信号处理、存储、网络通信、实时数据显示、历史数据查看、数据管理及任务配置的功能


光纤光栅测量指标
光路数量 4、6、8、12、15、16
波长范围 1510~1590nm
精度 1pm
稳定性 ±2pm
光源 波长扫描型光纤激光器
光纤光栅反射光功率 -5dBm(Max)
动态范围 50dB
弱信号增益 20dB
最高采样频率 5Hz 静态、100Hz动态
通道间同步采集
光学接头 FC/APC
光谱功能 全光谱
电类传感测量指标
单机最大通道数 16、32可定制
支持输入信号类型 IEPE、电压、电流、桥式电路
低通滤波器 50Hz(可定制)
单通道最高采样率 1.2KS/s
同步差分采集
分辨率 24bits
共模抑制比 85dB @ 0dB gain, 60Hz
通道间串扰 -100dB @ 0dB gain, 1kHz
电气特性
电源供应 24VDC
数据传输接口 以太网
功率 20W典型
机械特性
工作温度 -20~55℃
外型尺寸

宽 × 高 × 深350mm×150mm×300mm
